Cài đặt
Cài Arcpoly Architect và plugin đi kèm
Arcpoly Architect là một app chạy riêng trên Windows. Plugin SketchUp đi kèm chỉ làm một việc: gửi mô hình sang app và giữ hai bên đồng bộ. Cài app trước, plugin sau.
Yêu cầu
| Hạng mục | Yêu cầu |
|---|---|
| Hệ điều hành | Windows 10 / 11 64-bit. Bản cho macOS đang phát triển. |
| Card màn hình | Chạy được WebGL 2. Máy dựng được SketchUp là chạy được. |
| SketchUp | SketchUp Pro 2022 trở lên, cho plugin gửi model. Không có SketchUp thì app vẫn mở được tệp .skp và nhiều định dạng khác. |
| Tài khoản | Một tài khoản Arcpoly miễn phí, tạo ở bước 3 bên dưới |
| Kết nối mạng | Cần khi đăng nhập và cập nhật. Sau đó làm việc ngoại tuyến bình thường. |
Hiện Arcpoly Architect chỉ chạy trên Windows. Bản cho macOS nằm trong kế hoạch phát triển nhưng chưa có ngày phát hành. Anh dùng Mac thì cứ nhắn Zalo 0375 376 550 hoặc Facebook, chúng tôi báo ngay khi có bản chạy được.
Sáu bước cài đặt
Làm lần lượt từ trên xuống. Tổng cộng khoảng năm tới mười phút.
Nhận bộ cài
Bản 1.0.0 đang trong giai đoạn dùng thử nên chưa mở tải công khai. Anh nhắn Zalo 0375 376 550 hoặc Facebook, chúng tôi gửi bộ cài arcpoly_architect_v1.0.0.exe (khoảng 108 MB) kèm plugin SketchUp cho anh.
Nhắn giúp chúng tôi tên đăng nhập Arcpoly của anh để mở quyền dùng thử luôn trong cùng một lượt.
Cài app
Chạy arcpoly_architect_v1.0.0.exe rồi làm theo trình cài.
Windows có thể hiện cảnh báo SmartScreen vì bộ cài còn mới, chưa đủ lượt tải để được tin cậy. Bấm More info rồi Run anyway.
Cài xong, app tạo lối tắt ngoài màn hình và nhận luôn đuôi tệp dự án .apac.
Tạo tài khoản Arcpoly nếu chưa có

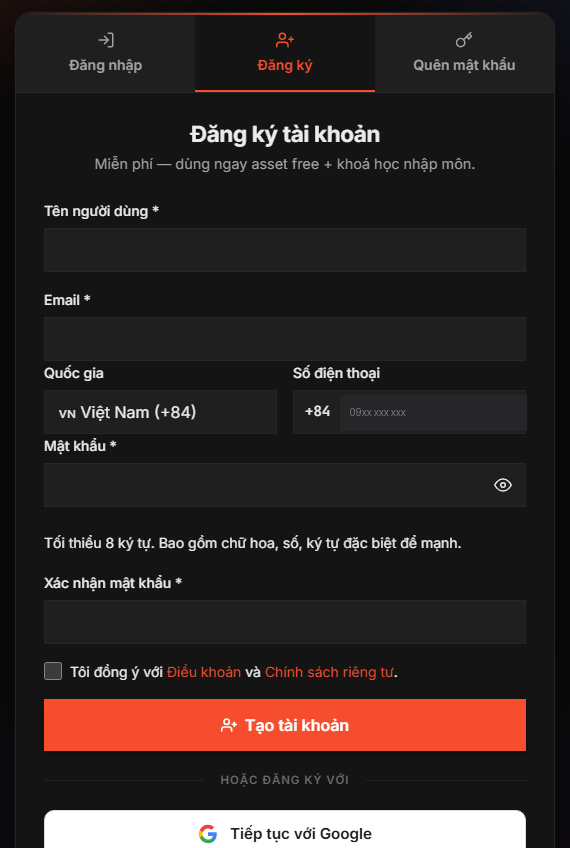

Mở trang đăng ký, điền tên đăng nhập, email và mật khẩu, tick đồng ý điều khoản rồi bấm Tạo tài khoản. Tài khoản miễn phí.
Nếu đã có tài khoản Arcpoly rồi thì bỏ qua bước này.
Mở trang đăng ký
Mở app và đăng nhập
Lần chạy đầu app hỏi tài khoản Arcpoly. Đăng nhập bằng tài khoản vừa tạo.
Báo chưa có quyền? Bản này đang trong giai đoạn dùng thử nên tài khoản mới chưa tự có quyền. Anh nhắn Zalo 0375 376 550 hoặc Facebook kèm tên đăng nhập Arcpoly, chúng tôi mở quyền ngay. Mở xong, đăng xuất rồi đăng nhập lại là dùng được.
Cài plugin cho SketchUp
Plugin Arcpoly Architect cho SketchUp nằm trong cùng bộ cài chúng tôi gửi, tệp arcpoly_architect_v1.0.0.rbz.
Trong SketchUp vào Extensions › Extension Manager, bấm Install Extension ở góc dưới bên trái rồi chọn tệp đó. Đây là định dạng gói mở rộng chính thức của SketchUp, đừng giải nén ra.
Cài xong đóng hẳn SketchUp rồi mở lại.
Gửi model sang app
Mở mô hình trong SketchUp. Trên thanh công cụ Arcpoly Architect bấm nút Gửi sang app. App nhận model như một liên kết và mở ở chế độ 3D.
Nút LIVE bên cạnh giữ hai bên đồng bộ: sửa gì trong SketchUp là app cập nhật theo, không phải gửi lại từ đầu.
Từ đây anh làm hồ sơ hoàn toàn trong app. Tệp .skp của anh không bị ghi thêm một nét phụ trợ nào.
Bốn chế độ làm việc trong app
Cài xong rồi, đây là bốn chỗ anh sẽ qua lại suốt khi làm hồ sơ.
3D
Xem toàn bộ model liên kết bằng khung nhìn WebGL 2, đúng vật liệu. Chọn đối tượng, phân loại BIM, hộp cắt 3D, tạo khung nhìn từ góc nhìn.
Bản vẽ 2D
Mặt bằng, mặt bằng trần, mặt cắt, mặt đứng, mặt đứng nội thất, chi tiết. Nét cắt, nét thấy, nét xa đúng tiêu chuẩn, poché, mẫu tô, chú thích.
Thống kê
Bảng lấy thẳng từ model: cửa, phòng, hoàn thiện, nội thất, vật liệu. Sửa ô là sửa tham số. Phần này đang làm, chưa có trong bản 1.0.0.
Dàn trang
Tờ, khổ giấy, khung tên có tham số, đặt khung nhìn và bảng lên tờ, xuất PDF, SVG, DXF, ảnh, hoặc in.
Không thấy thanh công cụ trong SketchUp
SketchUp đôi khi giấu thanh công cụ mới. Anh bật lại bằng tay:
- Vào
View›Toolbars, tìm dòng có chữ Arcpoly rồi tick vào. - Kiểm tra gói đã bật chưa:
Extensions›Extension Manager, dòng Arcpoly Architect phải ở trạng thái Enabled.
Cập nhật về sau
App tự kiểm tra bản mới lúc khởi động và báo cho anh. Thiết lập cùng thư viện riêng được giữ nguyên qua các lần cập nhật.
Trục trặc thường gặp
- Windows chặn bộ cài. Bấm More info rồi Run anyway. Bộ cài còn mới nên chưa đủ lượt tải để SmartScreen tin cậy.
- Bấm Gửi sang app mà không thấy gì. App phải đang mở sẵn. Mở app lên rồi bấm Gửi sang app lại.
- Đăng nhập được nhưng báo chưa có quyền. Tài khoản chưa được cấp quyền dùng thử. Anh nhắn Zalo 0375 376 550 hoặc Facebook kèm tên đăng nhập để được mở.
- Đang làm thì bị đăng xuất, báo tài khoản đăng nhập bằng máy khác. Đúng như vậy: mỗi tài khoản chỉ giữ một phiên đăng nhập. Anh đăng nhập lại là máy kia bị đăng xuất và máy này dùng tiếp.
- Model gửi sang chậm. Mô hình nặng thì lượt gửi đầu mất vài chục giây. Các lượt sau chỉ gửi phần thay đổi nên nhanh hơn nhiều.
Vì sao tách thành app riêng? Làm bản vẽ ngay trong mô hình buộc phải ghi lưới trục, mảng tô, ký hiệu và chữ 3D vào chính tệp .skp của anh, chiếm scene để dựng khung nhìn, lại chạy bằng Ruby nên chậm. Tách ra app riêng thì mô hình của anh sạch, còn phần hồ sơ chạy nhanh hơn hẳn.
Nhận bộ cài và đăng ký dùng thử
Nhắn cho quản trị viên kèm tên đăng nhập Arcpoly của anh. Chúng tôi gửi bộ cài và mở quyền dùng thử ngay trong cùng một lượt.
